關鍵詞：Goodrive200A 液壓立式 風冷器 Modbus RTU
1.方案背景
天然氣從入口管線進來，經過過濾，然后在一級氣缸中被壓縮；冷卻后經過一級過濾器，進入二級氣缸被壓縮，冷卻后經過二級過濾器，再經過除油器除油，最后達到高壓排出。入口和出口壓力由壓力傳感器控制，從而使壓縮機在一定操作參數下運轉；一級進氣口的氣體經過壓縮后的一級排氣溫度為此機組的最高溫度，此值有報警和停機功能，主要用于機組故障判斷，其溫度值最高可以達到160℃，但建議不要超過120℃，以免影響密封件的使用壽命；液壓油的溫度由溫度傳感器控制，超溫65℃報警，低溫15℃自動開啟油箱加熱器，達到合適工況再進行液壓油循環。

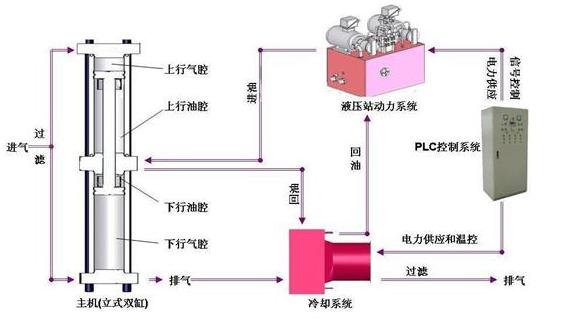

機組的冷卻系統為風冷式，通過英威騰變頻器控制風機對液壓油和天然氣直接冷卻。本機組系統流程圖如下：
2.控制要求
本文僅以英威騰變頻器在新型無房體裸機改造使用現場的要求為例進行說明，具體控制要求有如下：
客戶需求一臺5.5千瓦變頻器控制冷卻風機，并在觸摸屏上能夠修改頻率參數。其中對變頻器及控制要求主要包括：
●通過西門子S7-200 PLC上485通訊口modbus rtu協議寫調速程序，映射到西門子smartline觸摸屏，使之可以通過觸摸屏調節英威騰變頻器頻率；
●通過變頻器端子排硬接線控制風機的啟停；
●顯示風機實際頻率到觸摸屏上；
●故障報警輸出具體內容也在屏幕上有顯示。

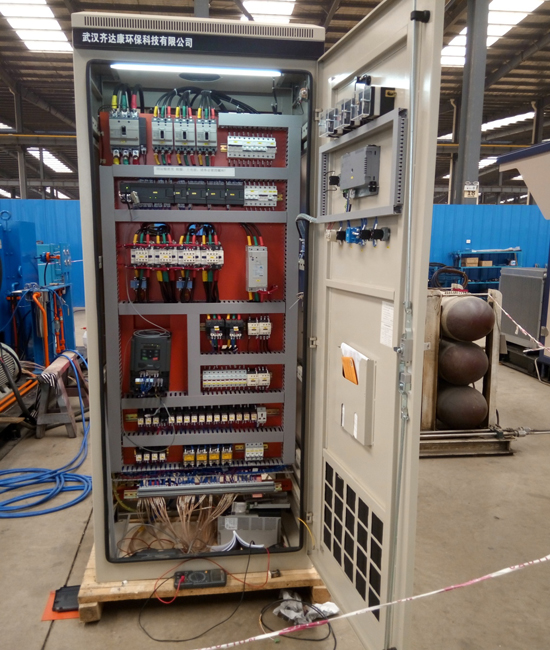

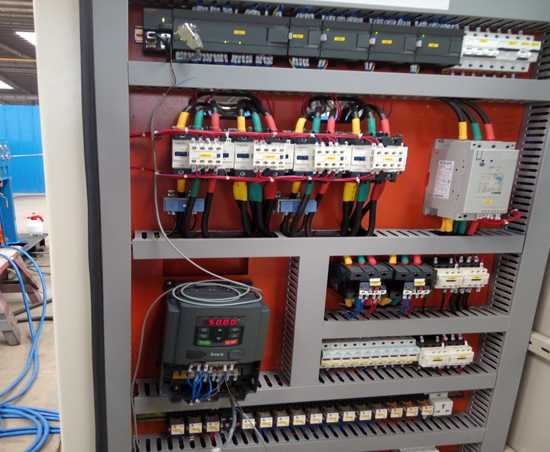

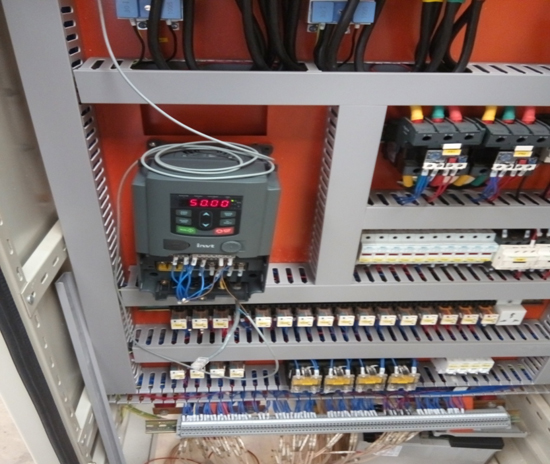

下面為現場調試圖片：
3.英威騰Goodrive200A變頻器的介紹
Goodrive200A變頻器采用模塊化設計，可用來控制異步電機交流感應電機。產品采用與目前國際最領先技術完全同步無無速度傳感器矢量控制技術，運用DSP控制系統，并且強化產品的可靠性和環境的適應性，更能更優化，應用更靈活，性能更穩定。主要特點如下：
●有意的矢量控制性能，實現轉矩控制、速度控制一體化，能滿足不同客戶多種應用需求；
●超出同類產品的防跳閘性能和適應惡劣電網、溫度、濕度和粉塵能力，極大提高產品可靠性；
●采用模塊化設計，在滿足客戶通用需求的前提下，通過擴展設計可以靈活地滿足客戶個性化需求；
●強大的速度控制、轉矩控制、簡易PLC、靈活的輸入輸出端子、脈沖頻率給定、擺頻控制和PID控制等，滿足各種復雜傳動的要求，對降低成本，提高系統可靠性具有極大的價值。
●通過電磁兼容性整體設計，滿足客戶對應用場所的低噪音、低電磁干擾的環保要求。
4.結束語
通過使用英威騰變頻器，客戶得到了很多意想不到的優點：
●啟動平衡 ，起動電流可限制在額定電流以?xún)?nèi)，從而避免了啟動時對電網的沖擊；
●節能增效，通過調節頻率改變冷卻風機轉速，使其在閑暇時節約電能，在使用高峰期能夠超頻，提高效率；
●強大的modbus通訊可以通過程序自如的控制風機運轉；
●強大的PID功能通過一個溫度變送器模擬量輸入信號實現閉環速度調控。
參考文獻：
[1] Goodrive200A產品說明書
[2]西門子S7-200 cn 技術參考手冊
[3]西門子精彩面板smartline系列技術參考手冊
